Arten von Strahlung

Ionisierende Strahlung: genug Energie, um Elektronen “freizuschlagen”

Energie zum Ionisieren

• ab ~5 Elektronenvolt (eV): menschliches Gewebe
• ab 12.6eV: Wasser

Arten der Strahlung

• Helium-Kerne (Alpha / α; 10’000-20’000km/s, kinetische Energie 2-5 MeV)
• Elektronen / Positronen (Beta / β, kinetische Energie 0-1 MeV)
• Photonen < 250nm (Quantenenergie 0-1 MeV)
  • Kosmische Strahlung
  • Gamma (γ)
  • Röntgen
  • UV-Licht (UV-C)

Einheiten und Exposition

• Aktivität, Bq / Becquerel - Anzahl Zerfälle pro Sekunde
• Energiedosis, Gy / Gray - Energiemenge, die von Materie aufgenommen wird (1Gy = 1J/kg)
• Äquivalentdosis, Sv / Sievert - Energiedosis · Strahlungs-Wichtungsfaktor ω_R (α: 20; β: 5; γ: 1)
• Dosisleistung, µSv/h - Energiedosis pro Zeiteinheit
• (Empfindlichkeit eines Zählers, CPM/µSv/h)

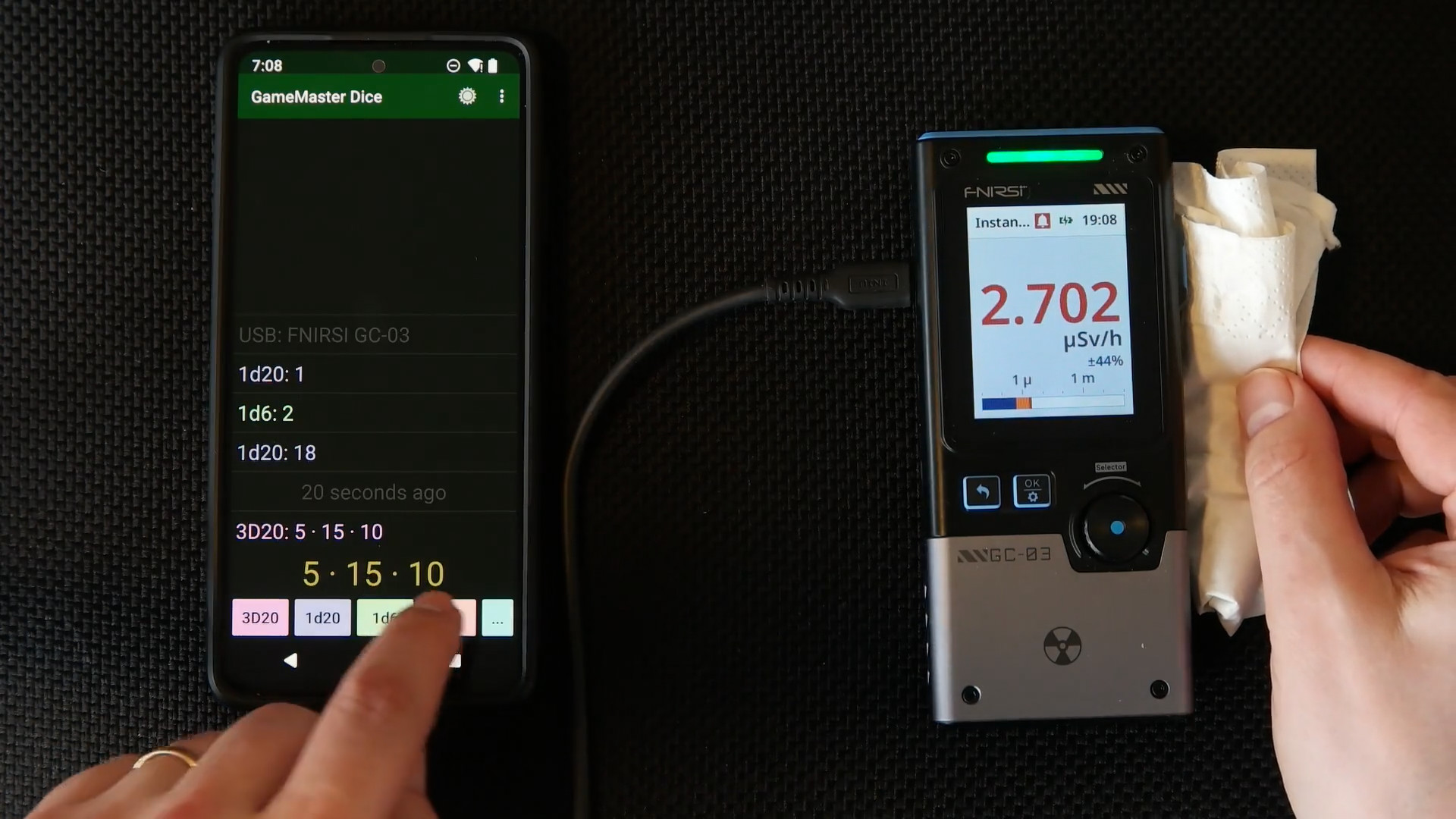

Radon im Keller

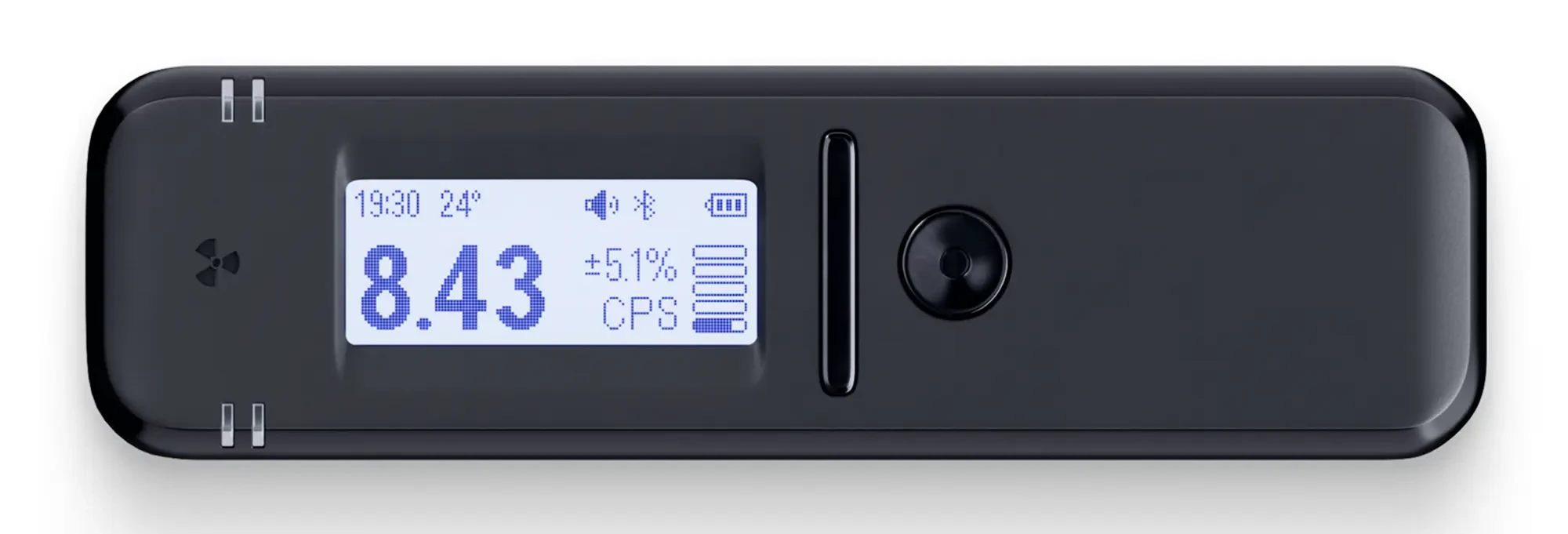

Szintillator

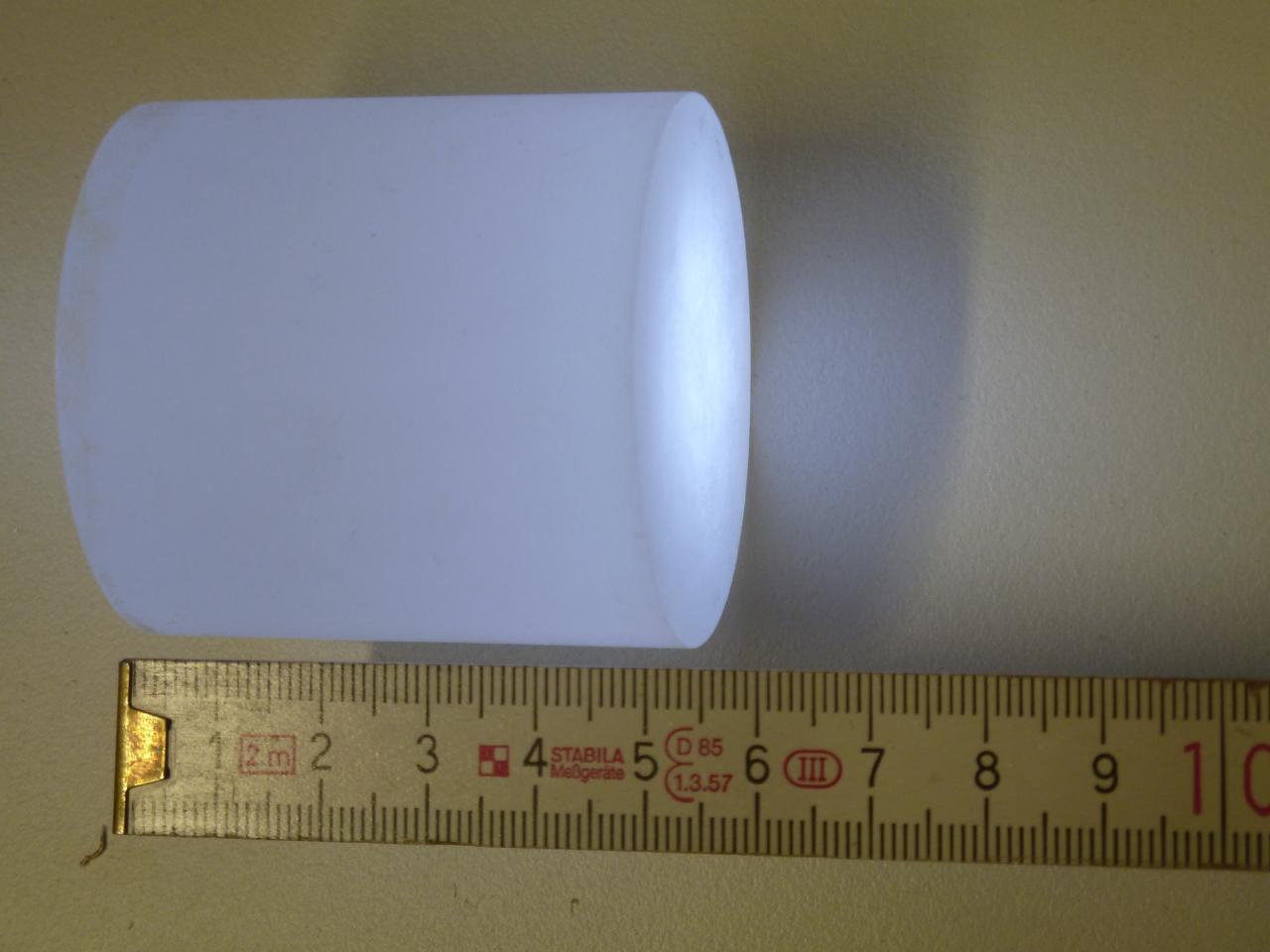

• Szintillator: erzeugt (UV-)Licht aus ionisierender Strahlung (€€€)
• Silizium-Photomultiplier (SiPM) (€€€)
• Mikrocontroller
• Erlaubt Messung der Strahlungsenergie
• Empfindlichkeit ~ Szintillator-Größe
• 1800+ CPM/µSv/h ➡ 360 CPM

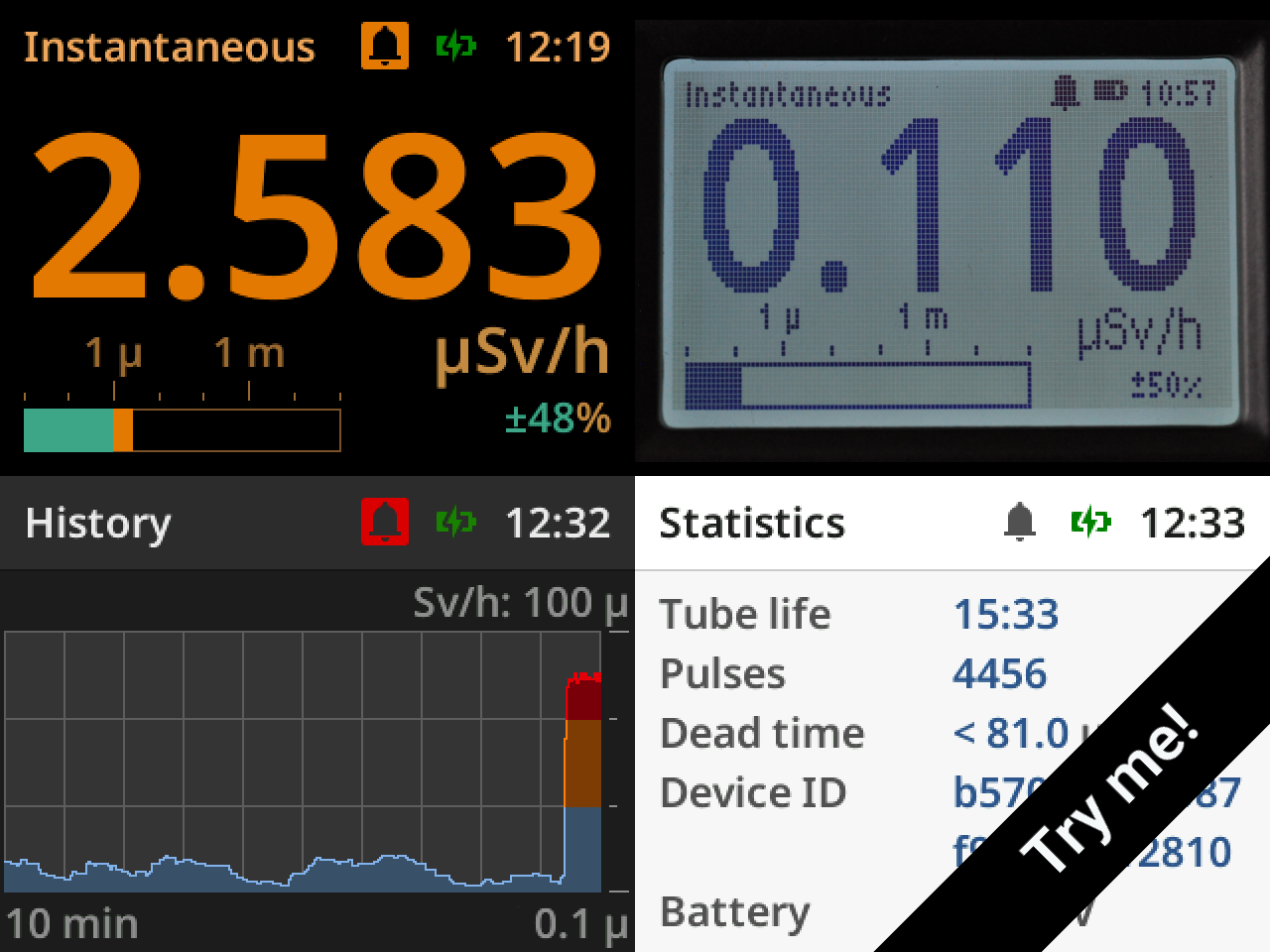

RadPro custom Geiger counter firmware

MIT-licensed Firmware für verschiedene Geigerzähler-Modelle (platform.io)

• Aktuell / Durchschnitt / kumulierte Dosis

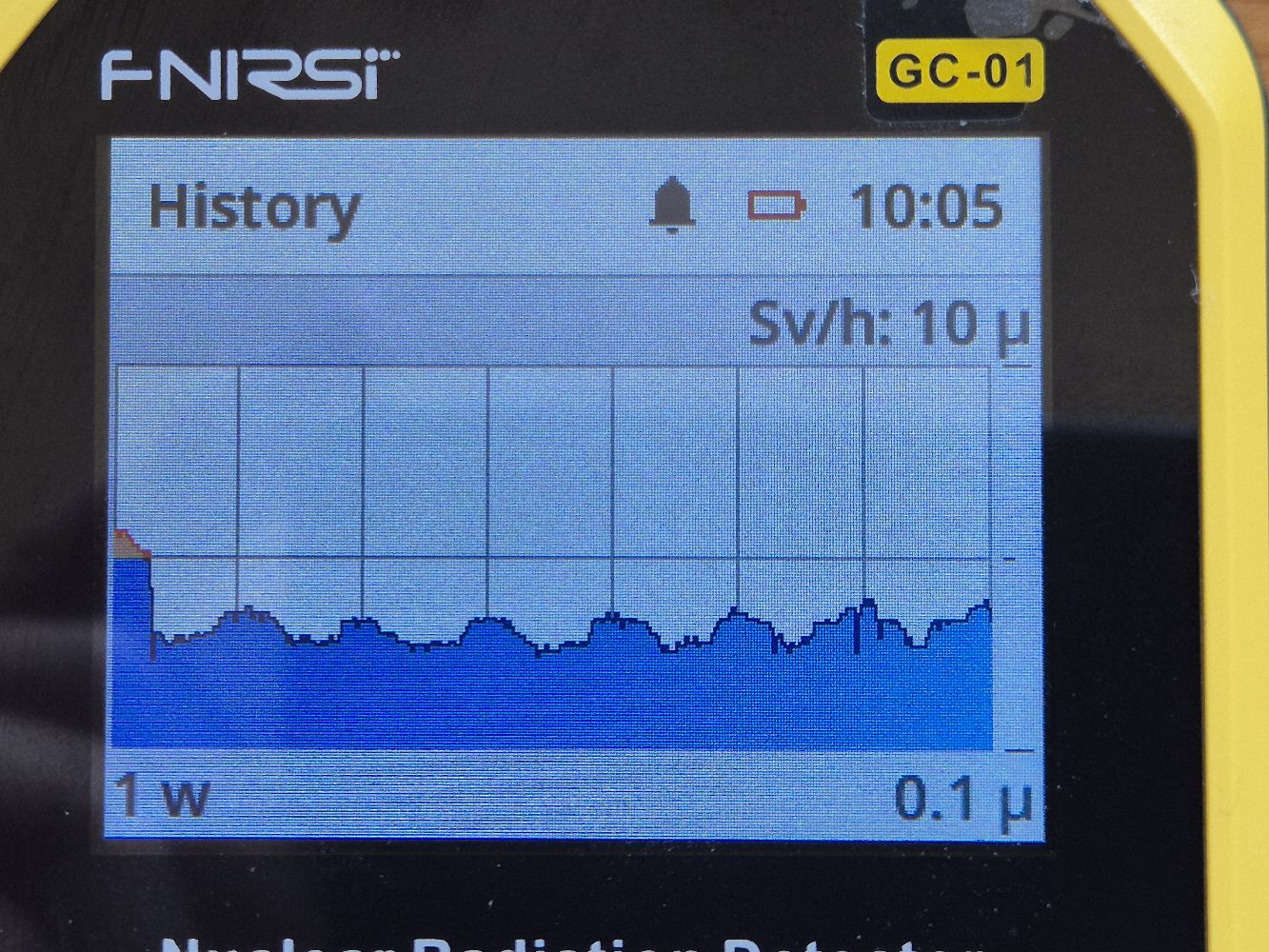

• Logging und Visualisierung
• Konfigurierbare Alarme und Signale
• Daten-Export (USB-Seriell)
• Zufälliger Zufall
• 68k LoC C-Code (49k für UI)



Modell	Cortex	Zählrohr	Installation
??? FS2011	M0	divers	SWD
Bosean FS-600	M0+	divers	SWD
Bosean FS-5000	M0+	divers	SWD
Fnirsi GC-01	M3	M4011	USB
Fnirsi GC-03	M3	M4011	USB
GQ GMC-800	M4	M4011	WebUSB

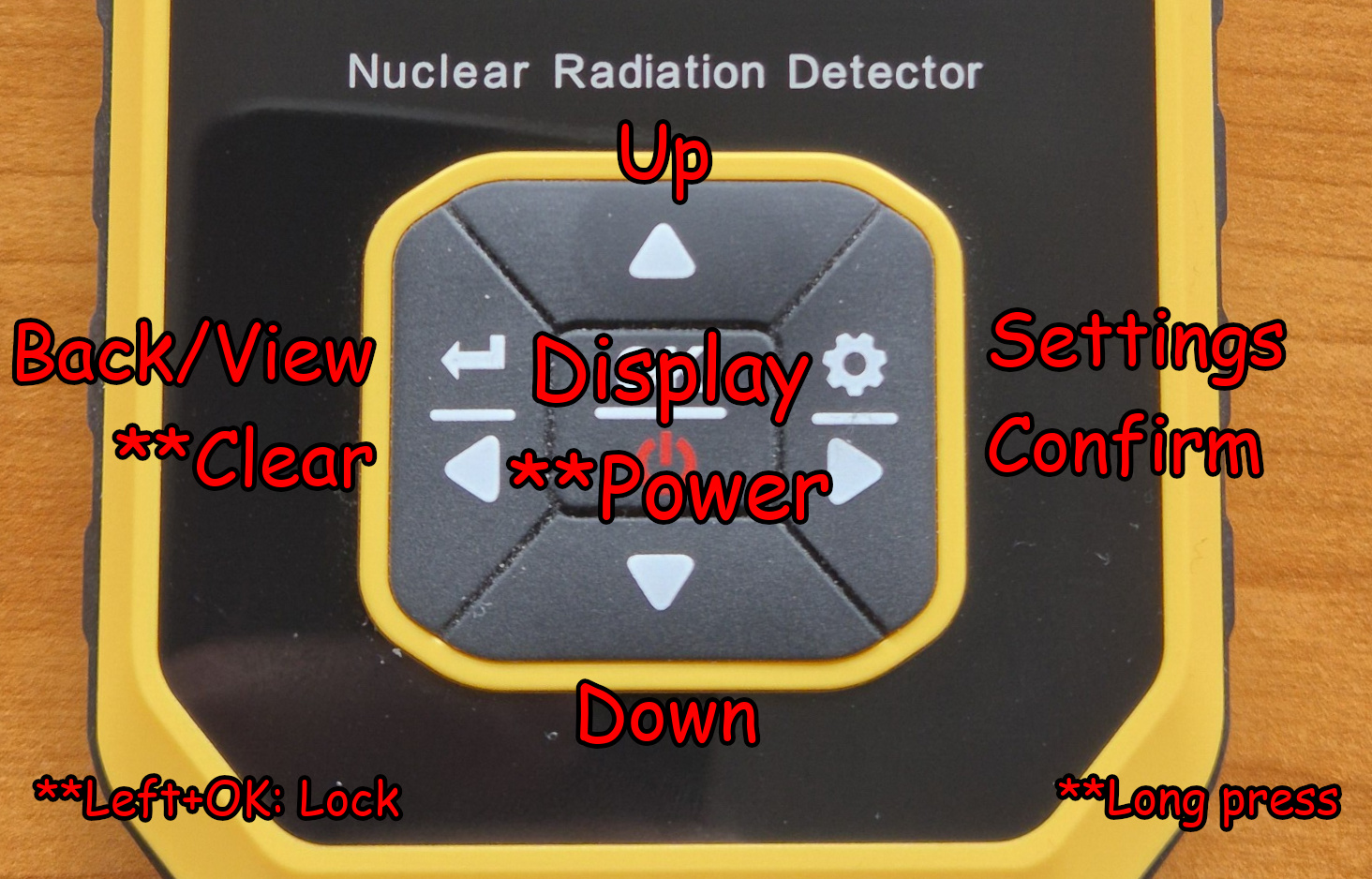

Bedienung

Weitere Funktionen

Kalibrierung

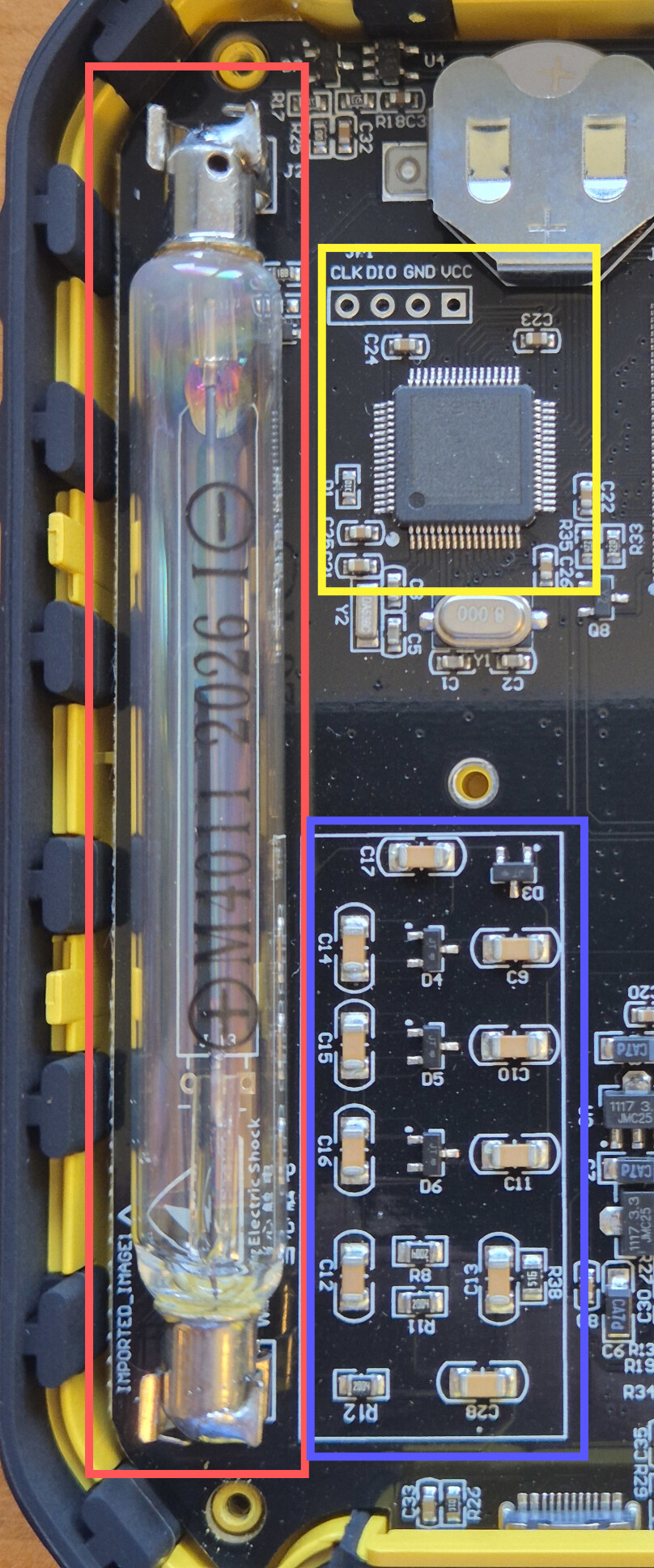

• Zählrohr (kann getauscht werden)

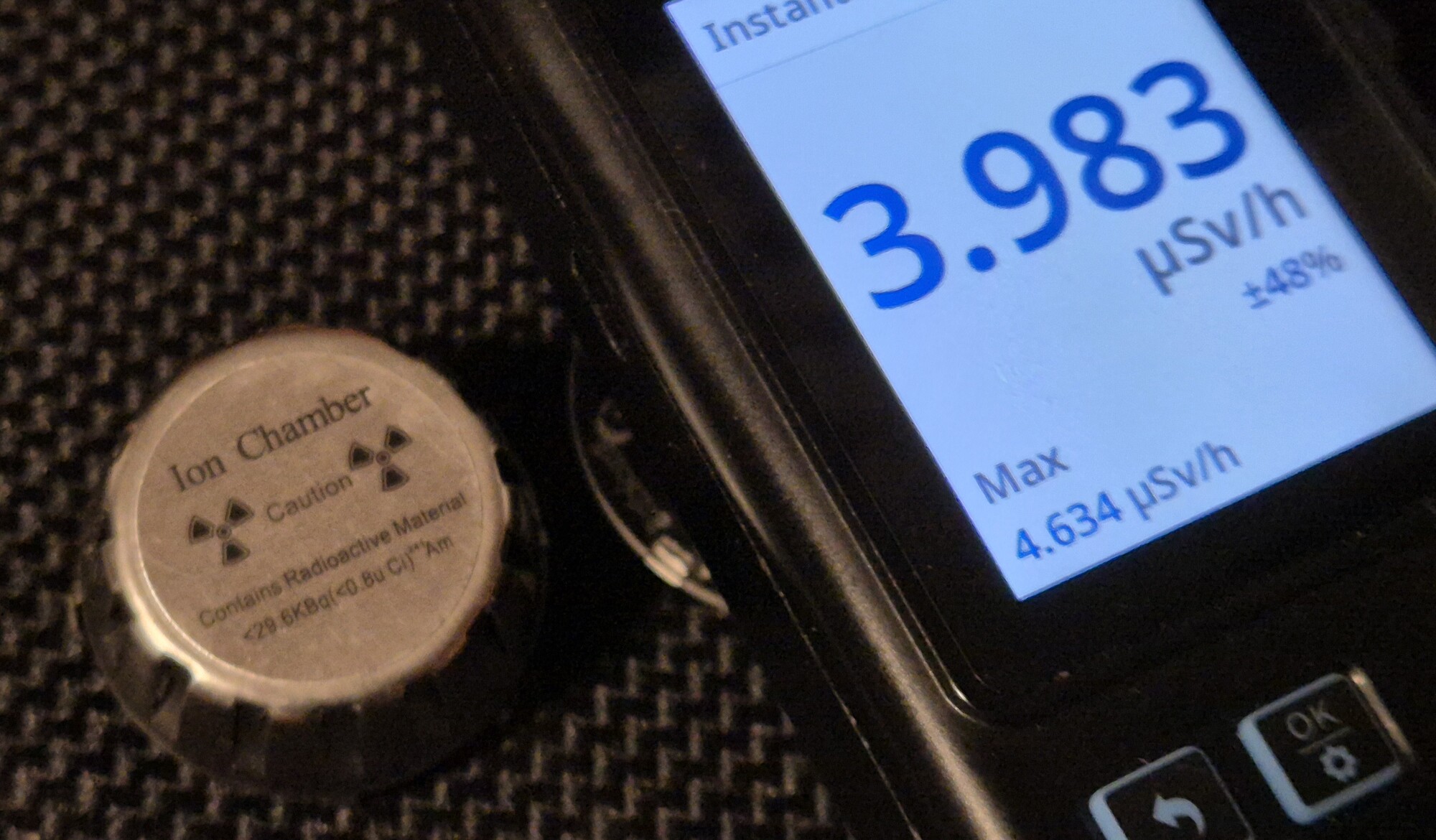

• radioaktives Isotop
• Einstellung PWM-Frequenz und Duty Cycle
  • Erlaubt Tuning der effektiven Spannung am Zählrohr
  • Ziel: Mitte des Geiger-Müller-Plateaus

GET deviceId
OK FS2011 (STM32F051C8);Rad Pro 2.0/en;b5706d937087f975b5812810

GET randomData
OK 9155facb75c00e331cf7fd625102f37a

Installation

Windows

1. GC-0x ausschalten
2. an den PC anschließen
3. RadPro-Release (passendes Modell, passende Sprache) auf den USB-Speicher kopieren
4. Reboot abwarten

Linux

Der Bootloader-USB-Emulator mag uns nicht.

1. GC-0x ausschalten
2. an den PC anschließen
3. pmount sda (GVFS geht nicht so gut)
4. cp radpro.bin /media/sda/fw.bin

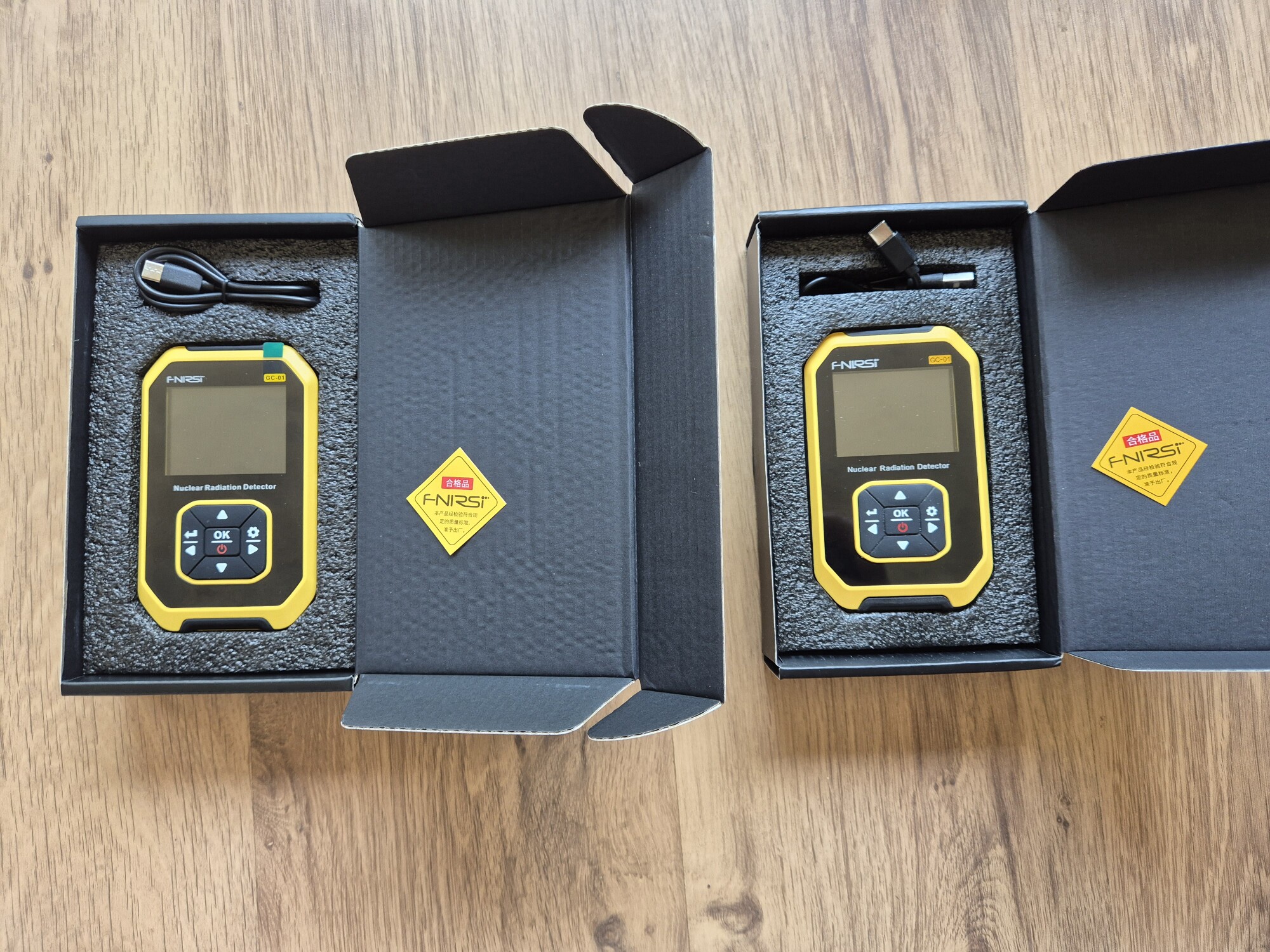

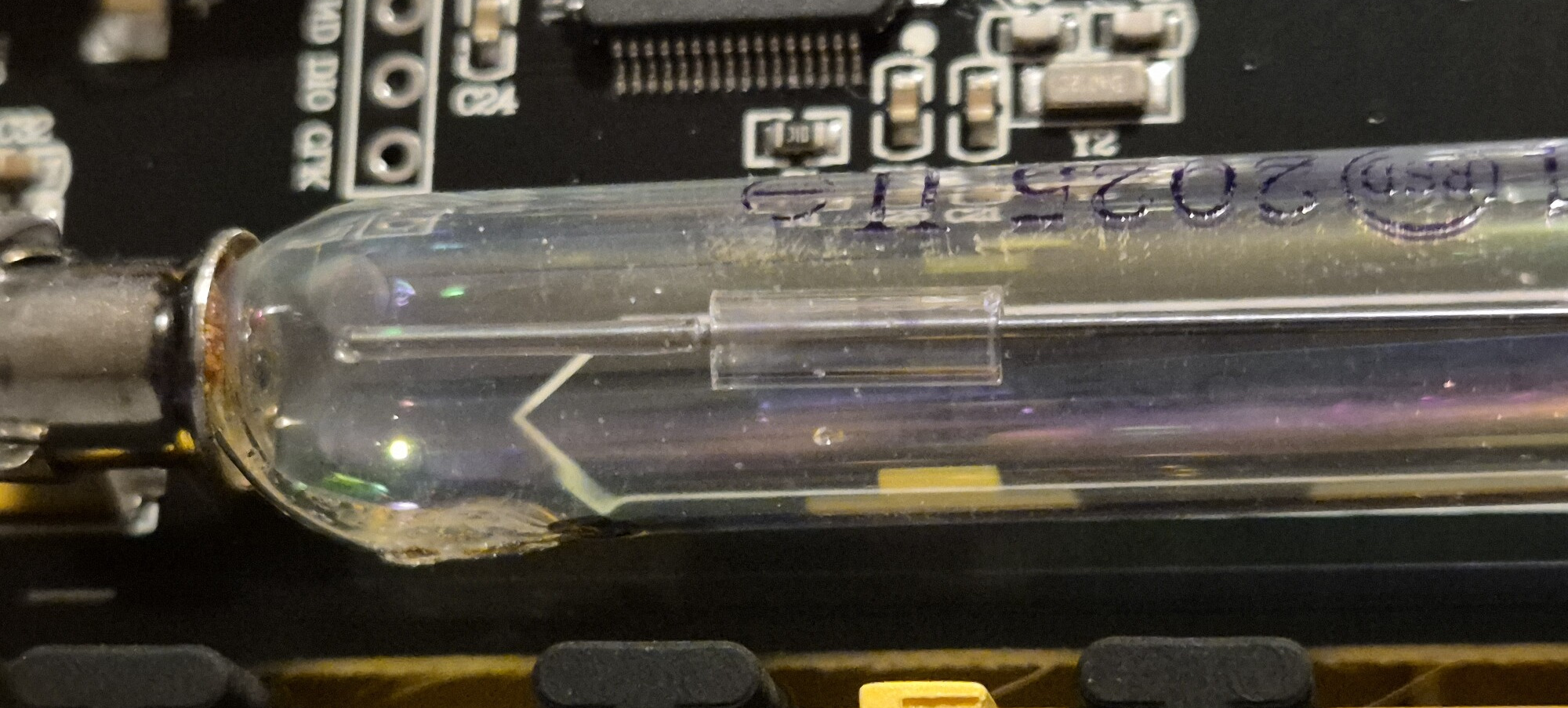

Fnirsi #1 (GC-03)

• Es begann am zweiten Tag…
• Anzeige 120µSv/h (600-fache Strahlung)
• Leichte Verunsicherung der betroffenen Person 😱

---

• Reklamation per E-Mail, Wiederholung
• Eskalation zu PayPal (~1 Monat)
• Keine Reaktion des Händlers, Erstattung durch PayPal

---

• Ursache: inkorrekte Kalibrierung
• zu hohe Spannung ➡ continuous discharge
• Neukalibrierung in RadPro hilft

---

• Kaputter Laderegler
• Kaputtes Wahlrad

☢️⚠️ Nicht auf fnirsi.com kaufen! ⚠️☢️

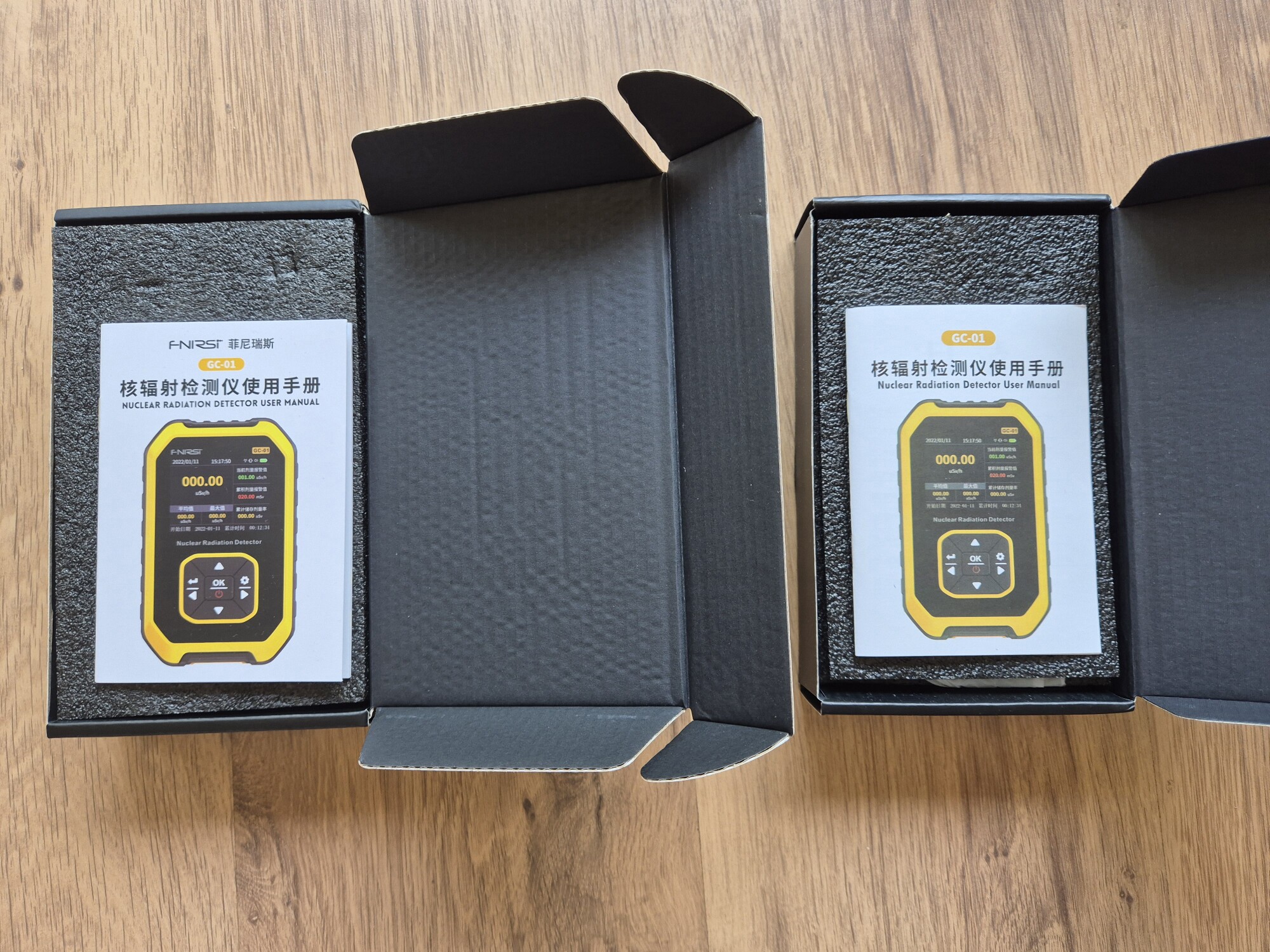

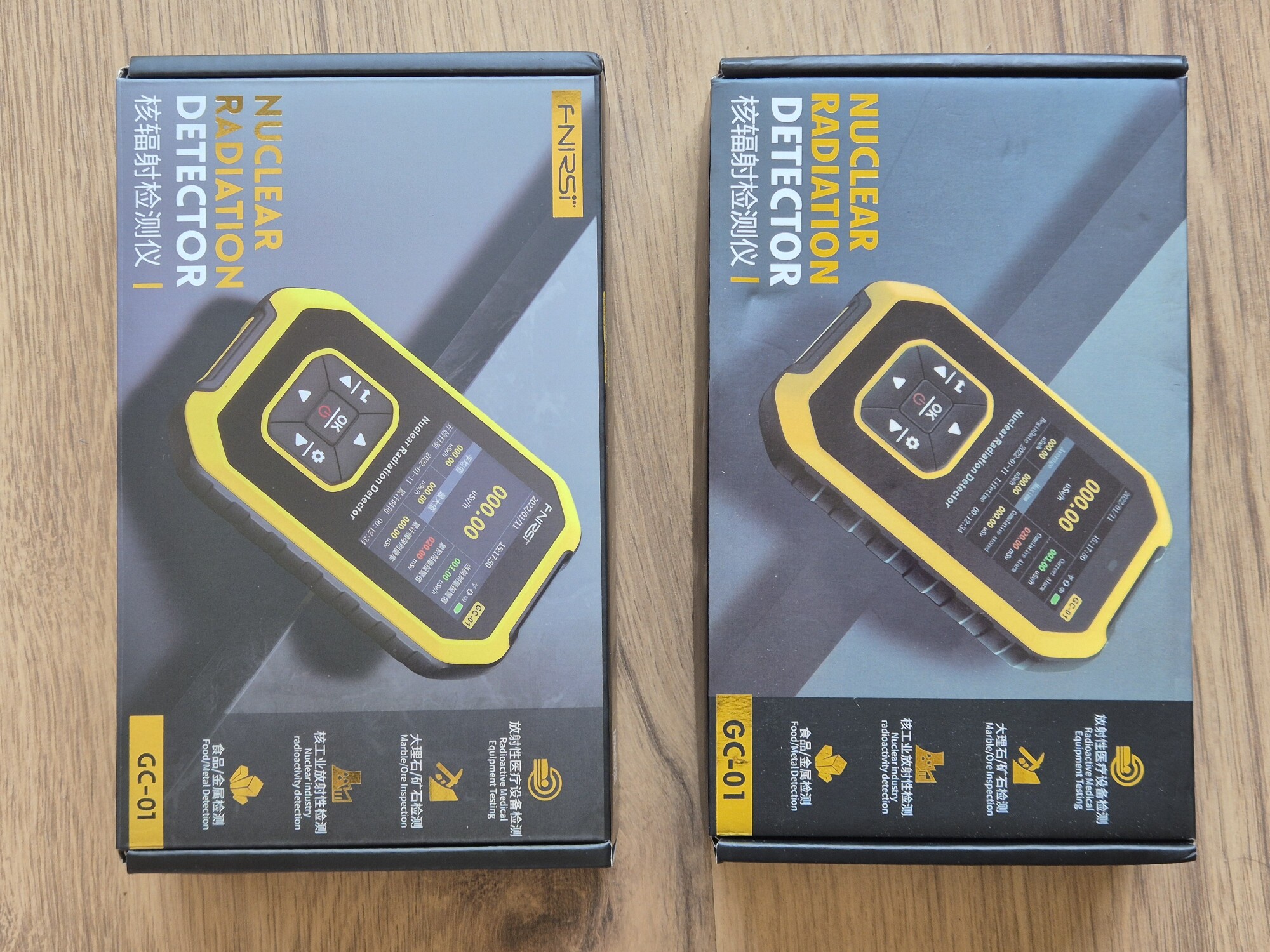

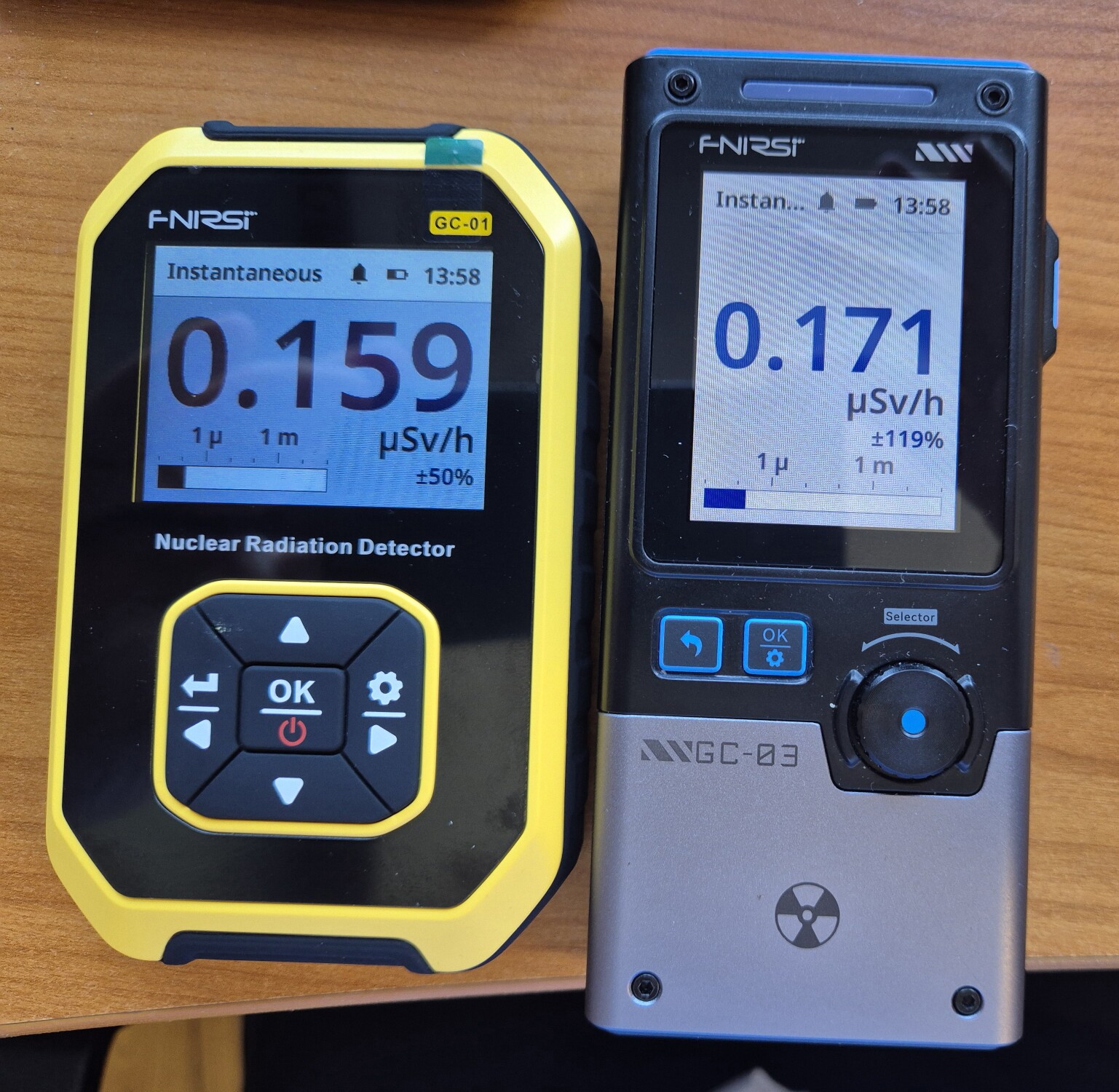

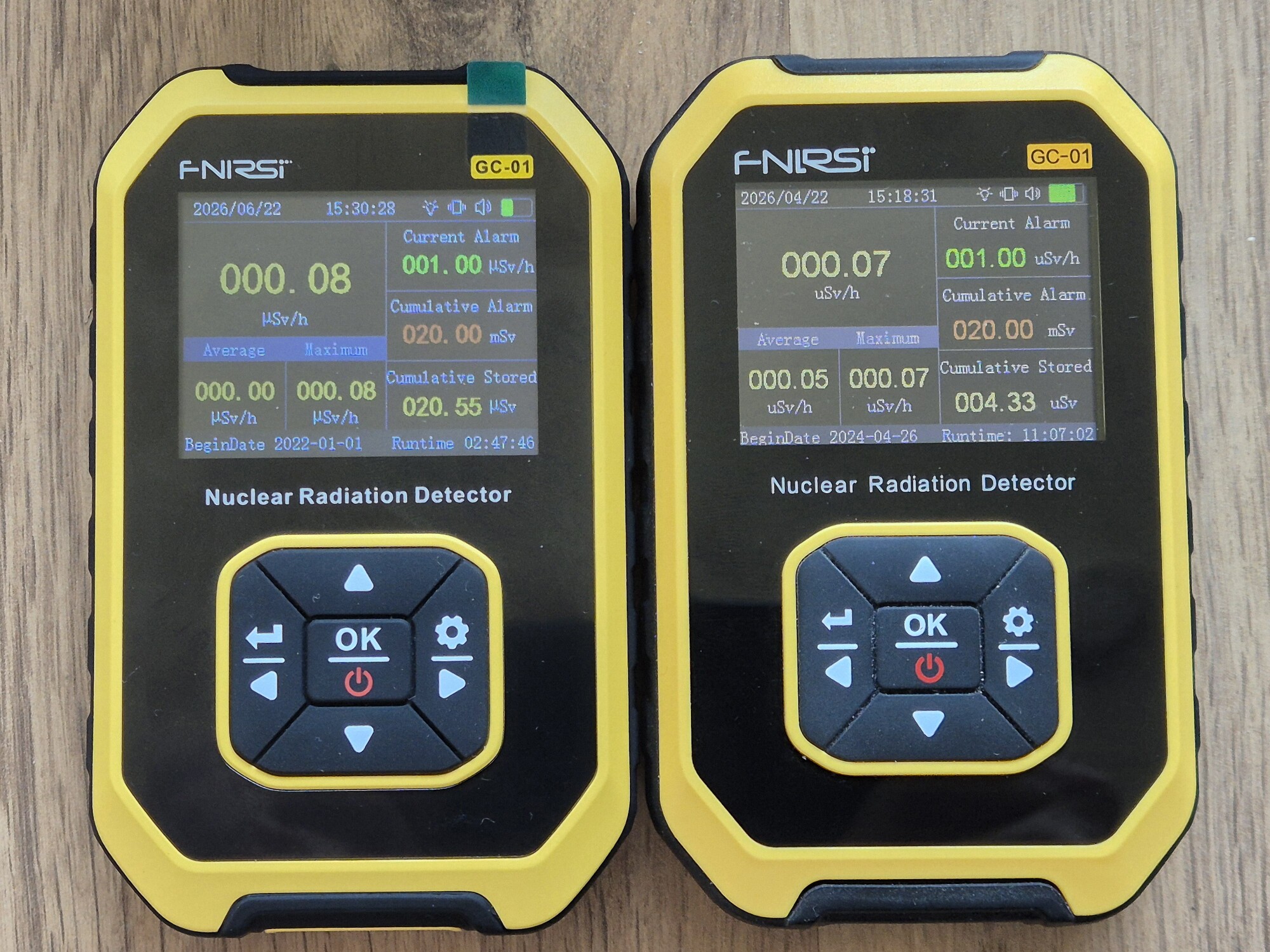

Fnirsi #2 (GC-01)

Hat funktioniert!

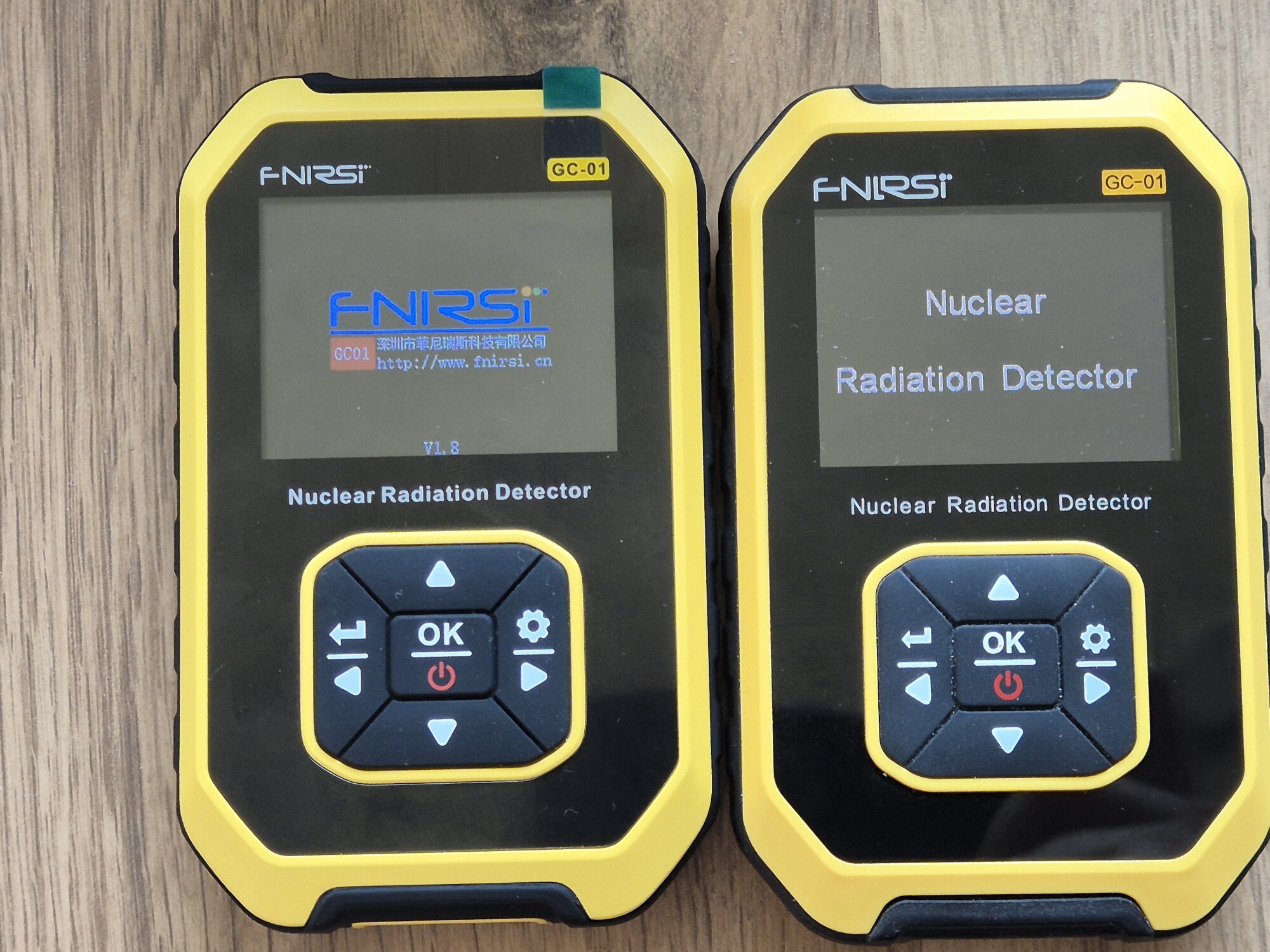

Fnirsi #3 (GC-01)

Fnirsi #4 (GC-01, Ersatz)

Nicht-ganz-Fnirsi (Kleinanzeigen)

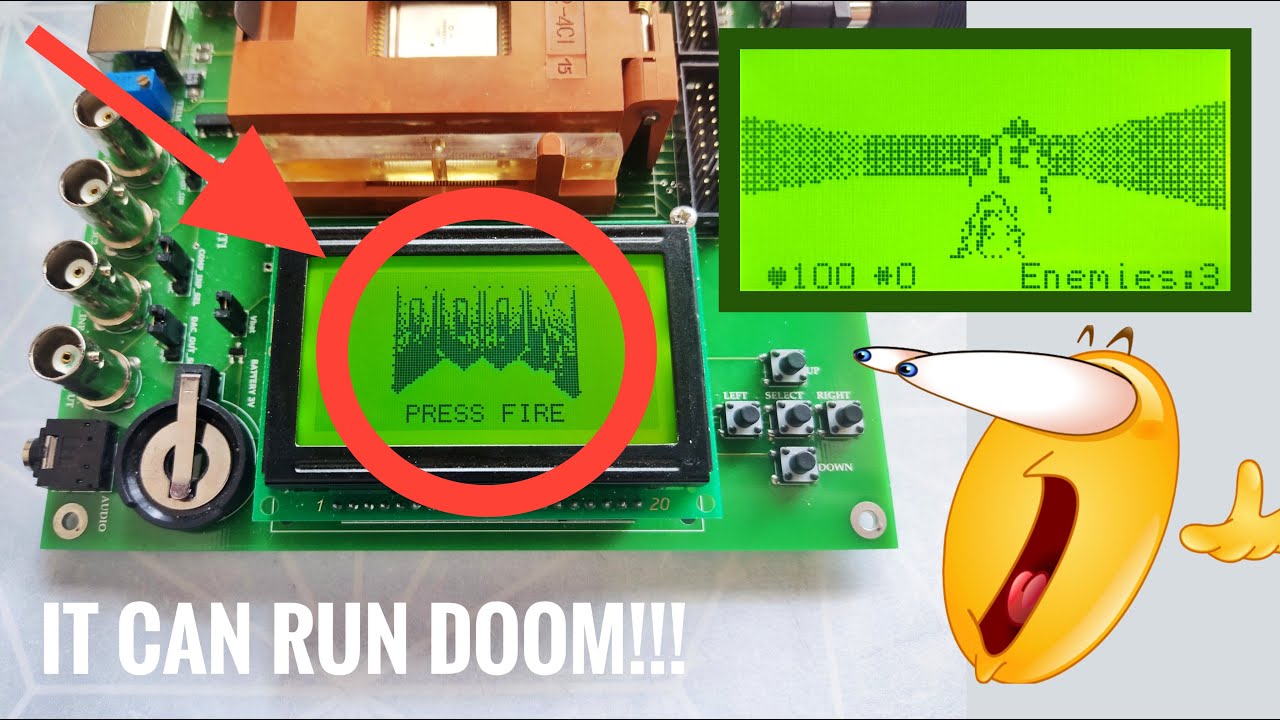

Will it run DOOM?

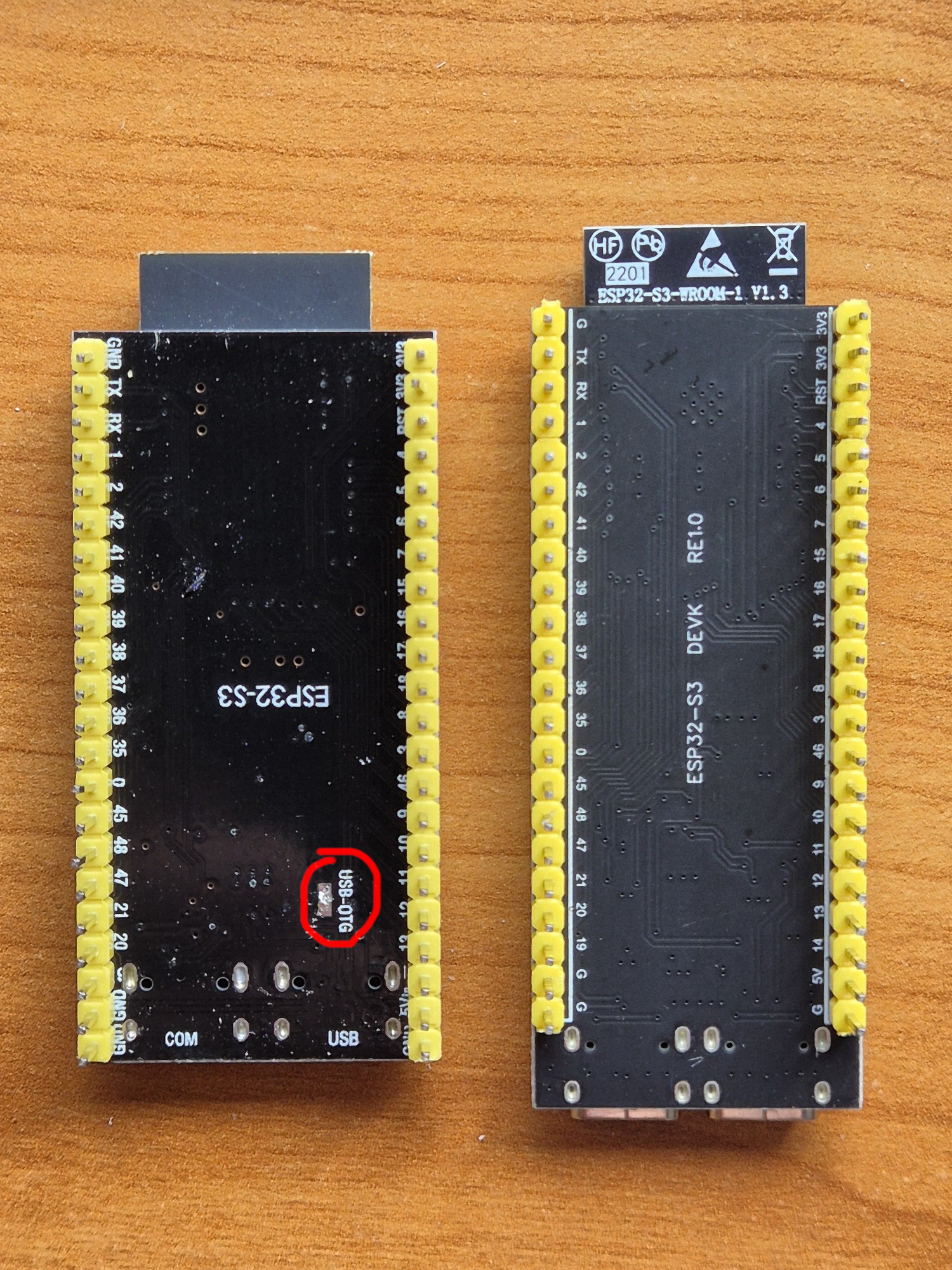

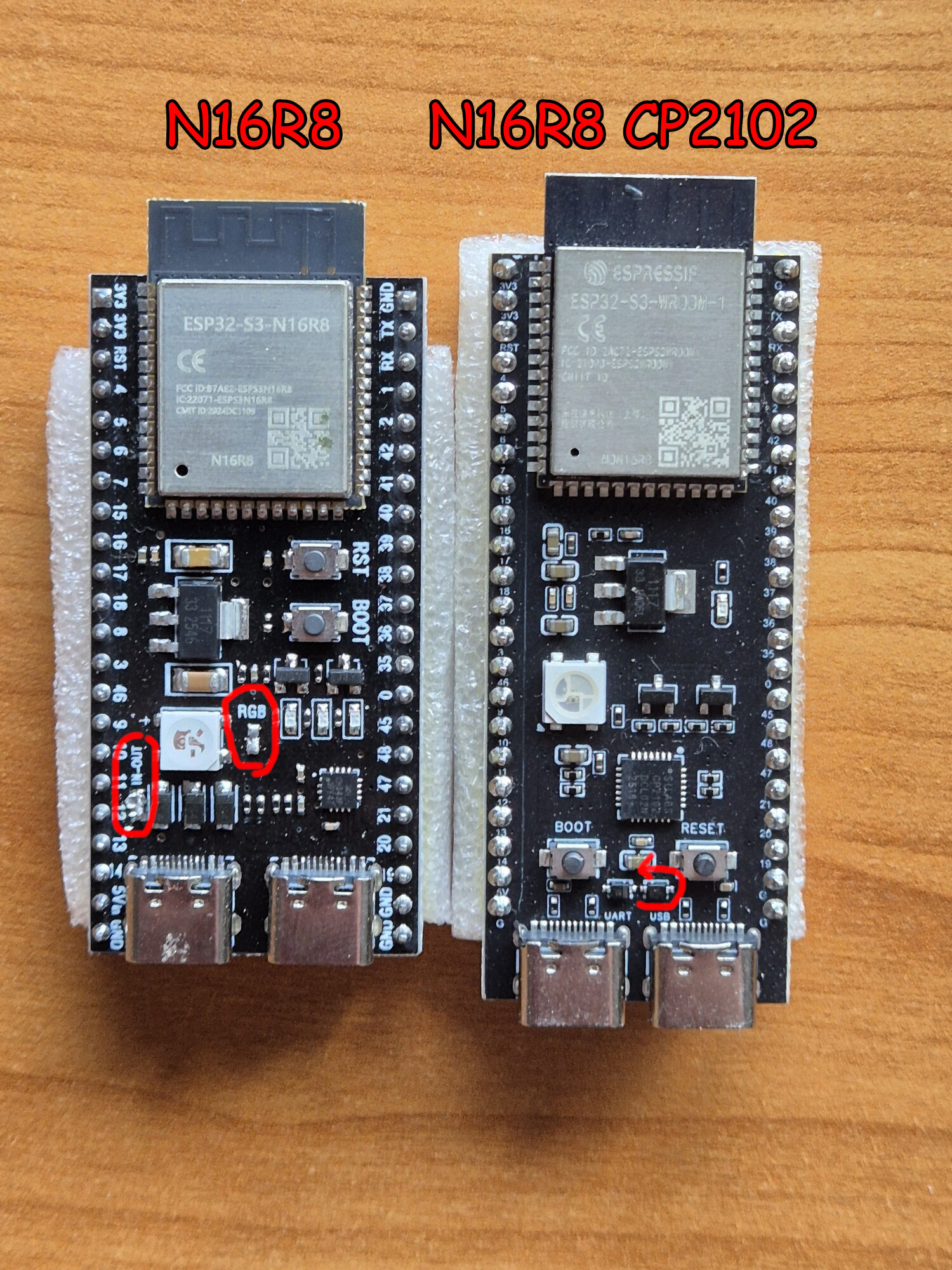

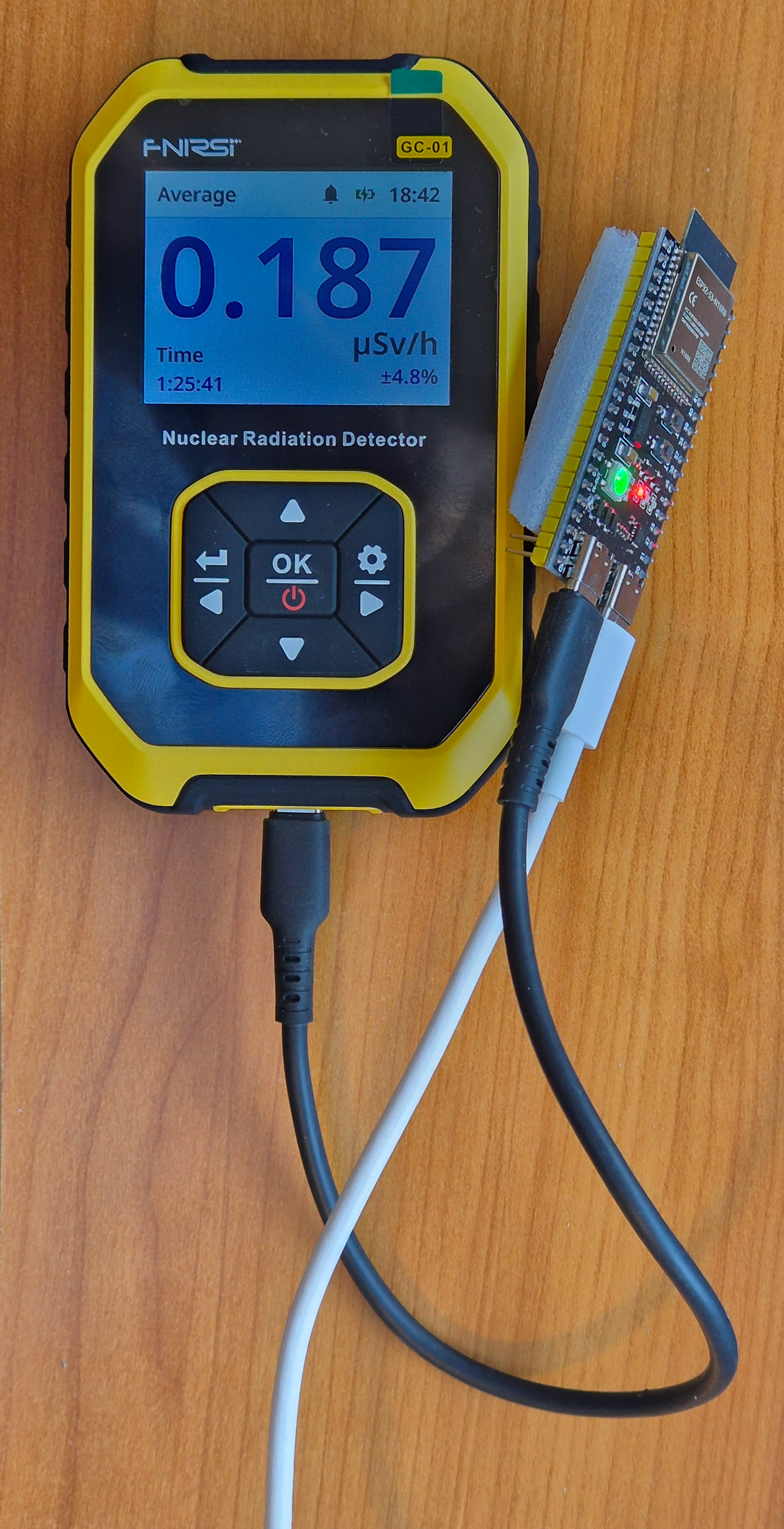

RadPro-WiFi-Bridge

Installation

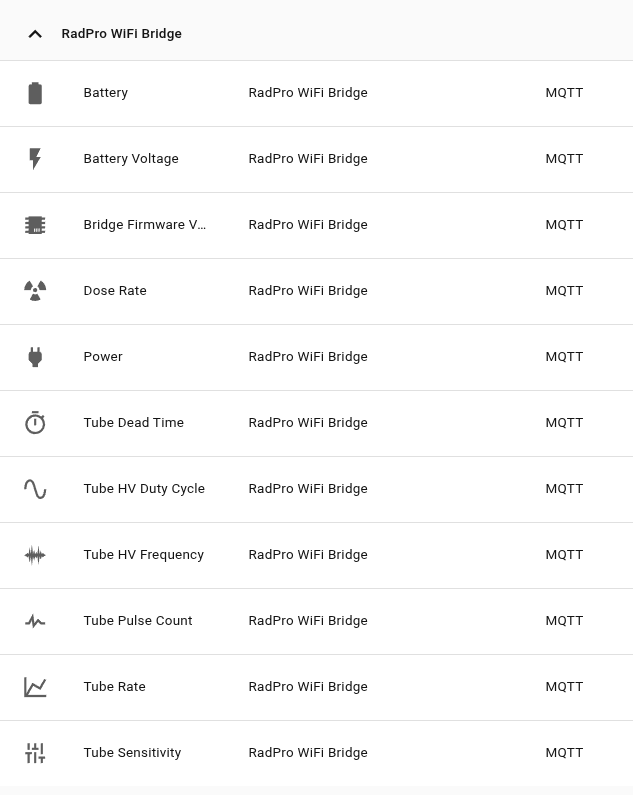

MQTT für Home Assistant

homeassistant/sensor/cdab454edabdecb739e339e3/bridge_version/config
    {
      "name": "Bridge Firmware Version",
      "state_topic": "stat/radpro/cdab454edabdecb739e339e3/bridgeVersion",
      "unique_id": "cdab454edabdecb739e339e3_bridge_version",
      "object_id": "radpro_bridge_version",
      "icon": "mdi:chip",
      "entity_category": "diagnostic",
      "device": {
        "identifiers": [
          "radpro-cdab454edabdecb739e339e3"
        ],
        "manufacturer": "Bosean",
        "model": "FNIRSI GC-03",
        "name": "RadPro",
        "sw_version": "Rad Pro 3.1.1"
      }
    }

MQTT-Daten

stat/radpro/d30015001100003632303156/deviceBatteryVoltage 4.139
stat/radpro/d30015001100003632303156/deviceBatteryPercent 95
stat/radpro/d30015001100003632303156/deviceTime 1786786362
stat/radpro/d30015001100003632303156/deviceTimeZone 0.0
stat/radpro/d30015001100003632303156/tubeLifetime 4643031
stat/radpro/d30015001100003632303156/tubeSensitivity 108.345
stat/radpro/d30015001100003632303156/tubeDeadTime 0.0000230
stat/radpro/d30015001100003632303156/tubeDeadTimeCompensation 0.0000000

stat/radpro/d30015001100003632303156/devicePower ON
stat/radpro/d30015001100003632303156/tubePulseCount 1547401
stat/radpro/d30015001100003632303156/tubeRate 17.765
stat/radpro/d30015001100003632303156/tubeDoseRate 0.16397

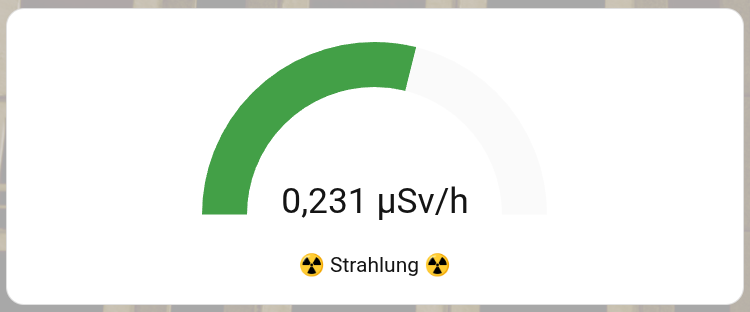

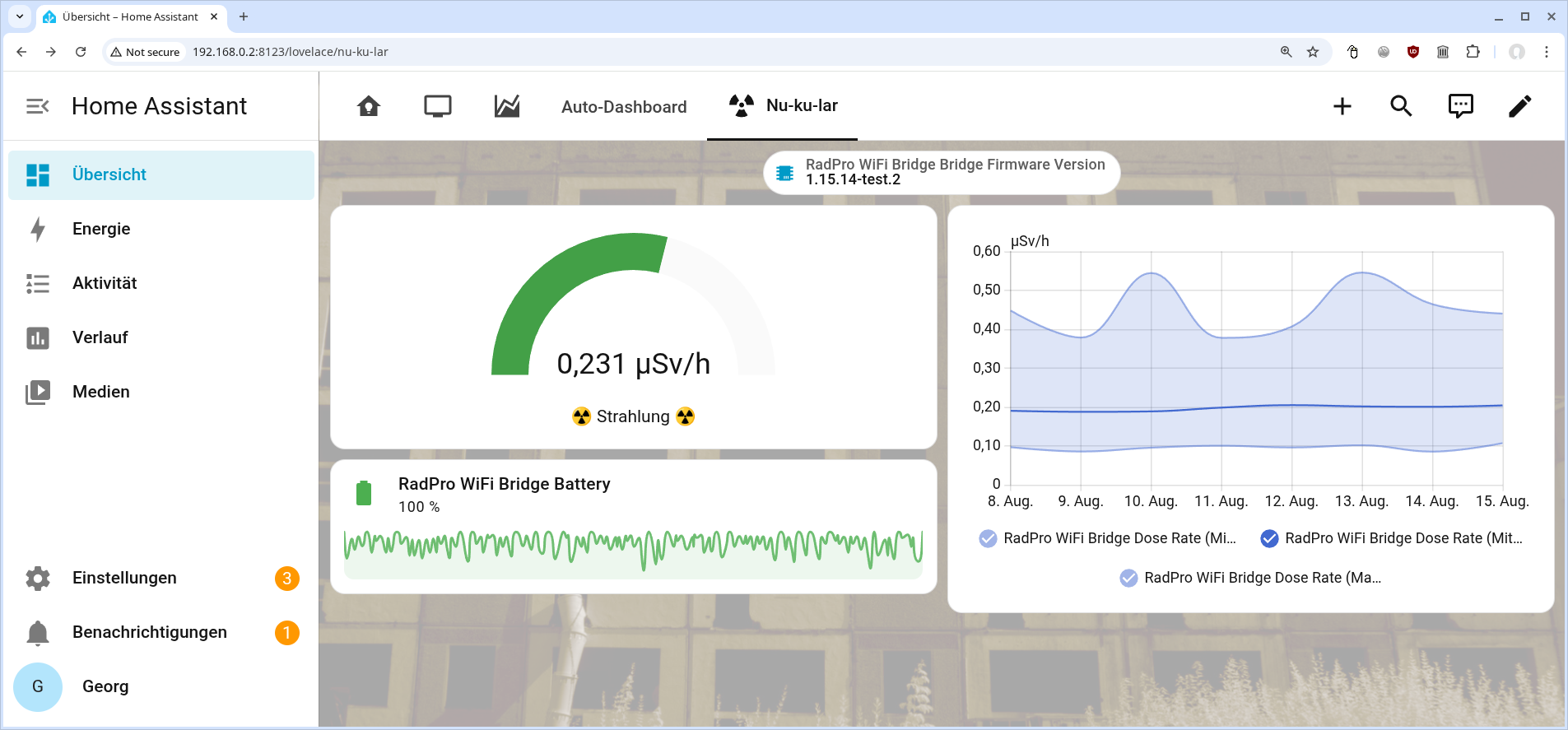

Home Assistant Dashboard

Link-Sammlung
